Aluminium Substraat Metal PCB Board Dikte 2,0 mm Aluminium Base Pcb

Productdetails

Betaling & het Verschepen Termijnen

Min. bestelaantal: 10

Krijg Beste Prijs
Contact opnemen
Specificaties
Markeren:

2.0 mm aluminium basis pcb

,

metalen pcb-platen met aluminiumsubstraat

,

2.0 mm metalen pcb-platen

Basismateriaal:
FR4
Dikte van het bord:
2.0MM
Vlam - vertragersclassificatie:
94V-0
Max. lagen:
16
Min. Grootte van het gat:
0.2 mm
Min. Lijnbreedte/afstand:
0.1MM
Min. paneelgrootte:
10mm x 10mm
Min. Via Grootte:
0.3 mm
Peelsterkte:
0.9N/mm
Kleur van het soldeermasker:
Groen, rood, blauw, zwart, wit
Afwerking van het oppervlak:
HASL, ENIG, OSP, Onderdompelingszilver, Onderdompelingstin
temperatuur:
-40℃~105℃
Dikte:
0.2 mm-6.0 mm
Weersta Voltage:
2500V
Werkgelegenheid:
10 jaar
Basismateriaal:
FR4
Dikte van het bord:
2.0MM
Vlam - vertragersclassificatie:
94V-0
Max. lagen:
16
Min. Grootte van het gat:
0.2 mm
Min. Lijnbreedte/afstand:
0.1MM
Min. paneelgrootte:
10mm x 10mm
Min. Via Grootte:
0.3 mm
Peelsterkte:
0.9N/mm
Kleur van het soldeermasker:
Groen, rood, blauw, zwart, wit
Afwerking van het oppervlak:
HASL, ENIG, OSP, Onderdompelingszilver, Onderdompelingstin
temperatuur:
-40℃~105℃
Dikte:
0.2 mm-6.0 mm
Weersta Voltage:
2500V
Werkgelegenheid:
10 jaar
Beschrijving

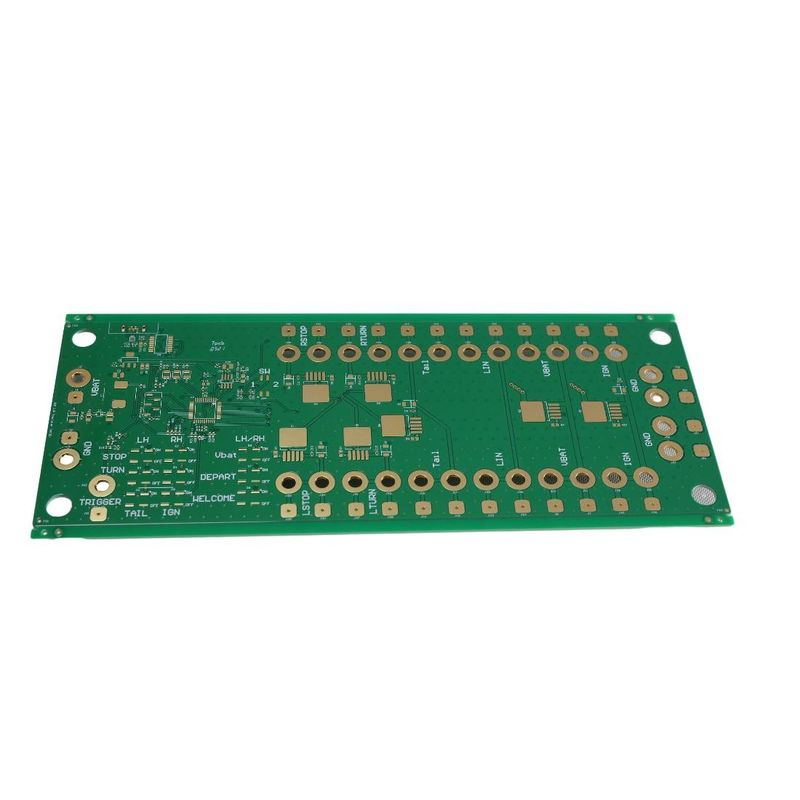

Aluminium Substraat Metal PCB Board Dikte 2,0 mm Aluminium Base Pcb

Metalen PCB-platen-aluminiumsubstraat

Metalen PCB-platen Aluminiumsubstraat Hoogdichtheid Display Light Board

Aluminiumsubstraat is een metalen koperen beklede plaat met een goede warmteafvoerfunctie, het algemene enkelvoudige paneel bestaat uit respectievelijk drie lagen van structuur, respectievelijk een schakellaag (koperfolie),isolatielaag en metalen basis. Voor high-end gebruik zijn ook ontworpen voor dubbele panelen, de structuur van de circuit laag, isolatie laag, aluminium basis, isolatie laag, circuit laag.Zeer weinig toepassingen zijn meerlaagse platen, die kunnen bestaan uit gewone meerlagige platen en isolatielagen en aluminiumbases.
1, de voordelen van aluminium substraat
(1) De warmteafvoer is aanzienlijk beter dan bij de standaard FR4-structuur.
(2) De thermische geleidbaarheid van het gebruikte dielektrische materiaal is gewoonlijk 5 tot 10 maal groter dan die van conventionele epoxyglas en de dikte is slechts een tiende.
(3) De warmteoverdracht is efficiënter dan bij het traditionele starre PCB.
(4) Een lager kopergewicht dan aangegeven in de aanbevolen IPC-cijfer kan worden gebruikt.
2, het toepassingsgebied van aluminiumsubstraat
(1) Audioapparatuur: ingangs- en uitgangsversterker, balansversterker, audioversterker, voorversterker, vermogenversterker, enz.
(2) Stroomvoorziening: schakelaarregulator, gelijkstroom/omvormer, SW-regulator, enz.
(3) Elektronische communicatieapparatuur: hoogfrequente versterker, elektrische filterapparatuur, zendcircuit.
(4) Automatische kantoorapparatuur: motoren, enz.
(5) Auto: elektronische regelaar, ontstekingsapparaat, stroomregulator, enz.
(6) Computer: CPU-bord, floppy disk drive, voedingsapparaat, enz.
(7) Vermogensmodule: omvormer, vaste relais, rechtlijningsbrug, enz.
Aluminiumsubstraat wordt veel gebruikt, in algemene audiotoestellen, energieapparatuur, communicatie-elektronische apparatuur, kantoorautomatiseringsapparatuur, auto's, computers,de energie-modules bestaan uit aluminiumsubstraat;.
